У многих современных автомобилей свет в салоне гаснет с некоторой задержкой после закрывания двери, если мотор не включен, и без задержки если мотор функционирует. Но и у многих нет задержки.
Принципиальная схема
В таком случае, схема освещения салона простейшая, состоит из лампы (Н1 на схеме) и цепи дверных выключателей (S1 на схеме). На рисунке показана схема как изготовить замедленное выключение в таком случае.

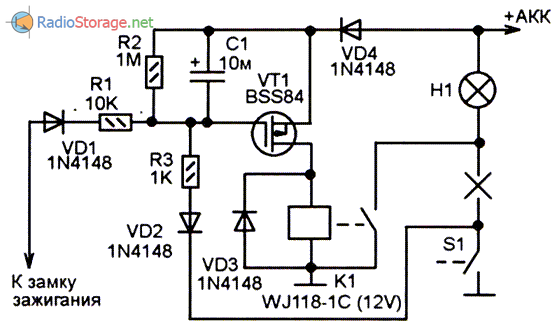

Рис. 1. Принципиальная схема блока замедления выключения света в салоне автомашины.
В разрыв цепи между лампой и цепью дверных выключателей включаются контакты реле К1 и схема таймера на маломощном полевом транзистор Р-канала.
Когда дверь открывается через цепь дверных выключателей S1, а так же диод VD2 и сопротивление R3 происходит зарядка конденсатора С1. напряжение между истоком и затвором VT1 достигает уровня немного меньше напряжения питания.
Транзистор открывается и реле К1, обмотка которого включена в его стоковой цепи, включает лампу освещения салона Н1.
Когда дверь закрывается, контакты цепи дверных выключателей S1 размыкаются. напряжение на С1 не поступает, но этот конденсатор заряжен, и начинает медленно разряжаться через включенный ему параллельно сопротивление R2.
При этом напряжение на нем медленно понижается. Соответственно понижается и напряжение между истоком и затвором транзистора VT1.
Транзистор постепенно закрывается, и в какой-то момент времени он закрывается на столько, что ток через обмотку реле К1 становится ниже тока удержания его контактов. Контакты реле размыкаются, и лампа освещения салона Н1 выключается.
Таким образом, время задержки выключения света в салоне зависит от цепи С1-R2. Изменив их параметры, допустимо изменить и величину задержки.
Для того чтобы задержка происходила только при неработающем двигателе, в схеме есть цепь VD1-R1. Анод диода VD1 необходимо подсоединить к выходу замка зажигания, на котором есть напряжение, когда зажигание включено.
Если зажигание включено, то на анод диода VD1 поступает положительное напряжение. Диод открывается, и, практически, цепь VD1-R1 включается параллельно R2. R-составляющая RC-цепи с конденсатором С1 резко снижается, и теперь свет выключается сразу же после закрывания двери.
Диод VD4 служит для компенсации падения напряжения на диоде VD1.
Детали
Транзистор BSS84 допустимо заменить другим маломощным или средней мощности полевым транзистором с Р-каналом, например, IRLML5103.
Реле К1 типа WJ-118-1C допустимо заменить любым другим аналогичным реле на 12V с обмоткой сопротивлением не менее 300 Огл.
Диоды 1N4148 допустимо заменить на КД522.
Овражнов В. Г. РК-07-2020.
