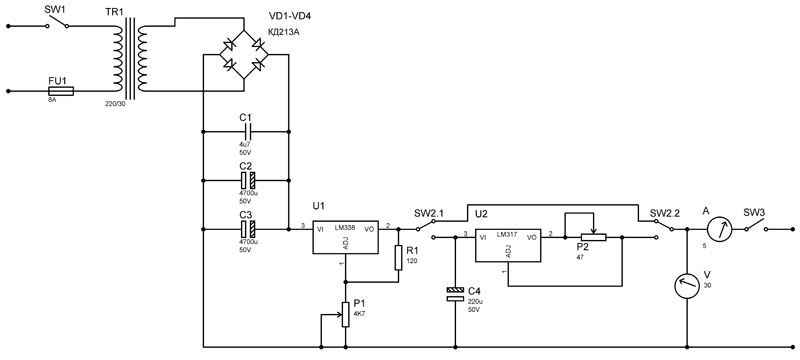

Блок питаниявыполнен на основе двух микросхем и кроме них содержит всего несколько дискретных элементов. В связи с этим, он прост в изготовлении и настройке. В тоже время, источник питания отличается высокими показателями, такими как плавная регулировка напряжения в больших пределах, низкий коэффициент пульсаций, выходной ток до 5А с возможностью стабилизации тока, высокая надежность. кроме того, источник питания имеет защиту от короткого замыкания.
преобразователь напряжения применяется тот который выдает на вторичной обмотке 25-35 Вольт и при токе в 5 А его исходящее напряжение снижается не сильно. 2 ёмкости по 4700мкФ соединенные параллельно обеспечивают низкий коэффициент пульсаций еще до интегрального регулятора напряжения напряжения на LM338.
Потенциометром P1 допустимо менять исходящее напряжение блока питания от 1.5В до 25В. Удобно установить два потенциометра последовательно для грубой и плавной регулировки напряжения. Сдвоенным переключателем SW2 подключается или отключается регулятор напряжения тока выполненный на микросхеме LM317. регулятор напряжения тока позволяет ограничивать выходной ток блока питания в пределах 0…1.5 А
Вместо потенциометра P2 лучше применять переключатель на 8-10 фиксированных значений так как потенциометром трудно установить желаемый ток. В таблице даны примерные значения выходного максимального тока в зависимости от номинала сопротивления подключенного между ножками Adj и Out микросхемы LM317
|
ток |
Сопротивление сопротивления |
|
20 мА |
62 Ом |
|
30 мА |
43 Ом |
|
40 мА |
33 Ом |
|
80 мА |
16 Ом |
|
350 мА |
3,9 Ом |
|
750 мА |
1,8 Ом |
|
1000 мА |
1,3 Ом |
ток
Сопротивление сопротивления
20мА
62Ом
30мА
43Ом
40мА
33Ом
80мА
16Ом
350мА
3,9Ом
750мА
1,8Ом
1000мА
1,3Ом
источник питания в режиме стабилизации тока удобно применять для зарядки аккумуляторов емкостью до 15АЧ. В приборе использован вольтметр на 30В и амперметр на 5А.
Обе микросхемы снабжены радиаторами так как имеют свойство нагреваться особенно при больших значениях выходного тока, желательно применять термопасту. Естественно радиаторы разные и не контактируют между собой.

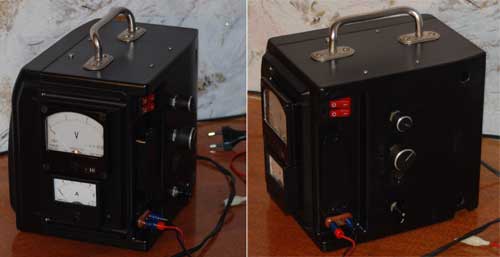

Хороший теплоотвод обеспечит надежную работу устройства. Плата, преобразователь напряжения и все органы управления и индикации помещаются в просторный корпус, в корпусе имеются отверстия для циркуляции воздуха.
LM338 Корпус – out LM317
Способ намотки преобразователя напряжения:сперва наматывается первая обмотка виток к витку. Затем таким же образом наматываем вторичную обмотку, пока не заполнится все кольцо.
