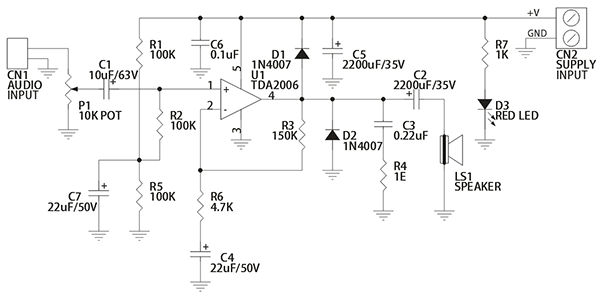

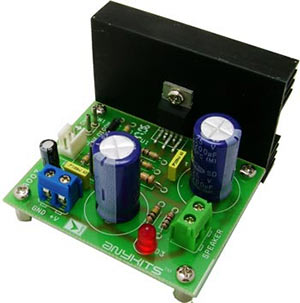

В данном проекте описывается изготовление простого усилителя на микросхеме TDA2006, работающего в классе AB. Микросхема TDA2006 обеспечивает высокую выходную мощность при низких звуковых искажениях. Дополнительно, она имеет защиту от короткого замыкания и защиту от перегрева. МикросхемаTDA2006 по выводам полностью совместима с широко известной TDA2030.
Характеристики:
- однополярное питания 18В, 2А
- выходная мощность 12 Ватт @ 4 Ом, 8 Ватт @ 8 Ом
- защита от КЗ и перегрева
- индикатор питания
- размеры платы 51х63мм

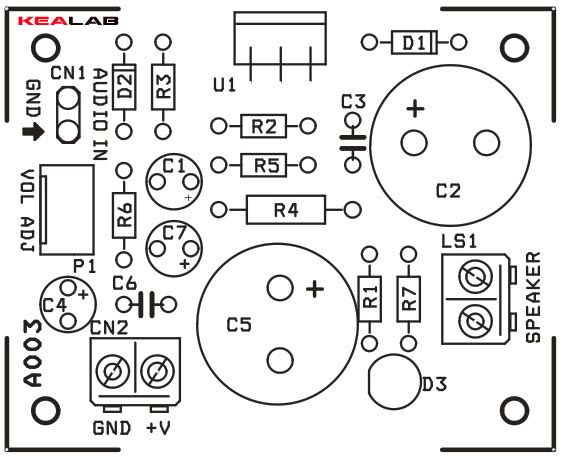

Печатная плата и расположение элементов
Оригинал статьи
- УНЧ
- Перевод
