этот приёмник рассчитан на приём радиостанций диапазона СВ. Не смотря на простоту схемы обладает весьма высокой чувствительностью. Собран приёмник на широко распространённых транзисторах серии КТ315 и может быть собран начинающим радиолюбителем.
Характеристики:Диапазон принимаемых волн Св и частично Дв 1605 — 330 кГцЧувствительность 1,5мвПотребляемый ток при максимальной громкости не более 25 ma.

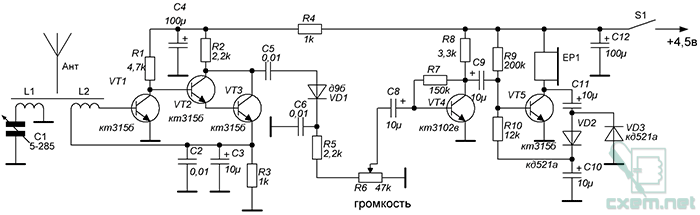

Электрическая принципиальная схема приёмника.
Катушка L1 – 120 витков, L2 – 4 – 6 витков.
Усилитель высокой частоты приёмника выполнен на транзисторах VT1 – VT3 (кт315б) с непосредственными связями между транзисторами. Достоинством такой схемы является то, что напряжение смещения на базе транзистора VT1 устанавливается автоматически. С усилителя высокой частоты сигнал поступает на амплитудный детектор выполненный на одном диоде VD1 типа Д9Б. Далее через регулятора громкости поступает на предварительный усилитель низкой частоты. В этом каскаде нет ничего особенного. После каскада предварительного усиления сигнал поступает на усилитель мощности собранный на транзисторе VT5. На этом транзисторе собран однотактный выходной каскад с плавающей точкой. Такой режим работы каскада позволяет повысить КПД усилителя и реализуется благодаря конденсаторам C10, C11, диодам VD2, VD3 и резистору R10.
Для предотвращения наводок на УВЧ со стороны магнитной антенный R1, R2, VT1 — VT3, R3, C5 лучше поместить под экран.
Правильно собранный приёмник настраивать не требуется.
Применяемые детали и возможная замена
Транзисторы VT1 — VT5 (кт315б) допустимо заменить на КТ301, 312, 315, 316 с любым буквенным индексом.

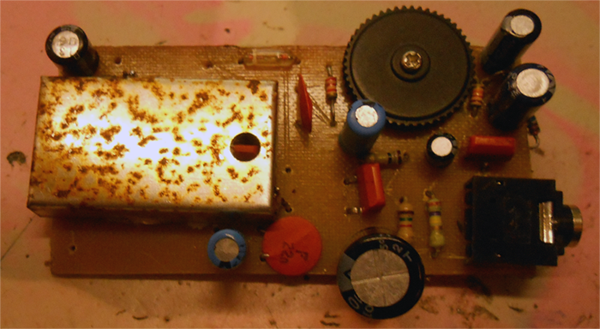

Внешний вид устройства:
