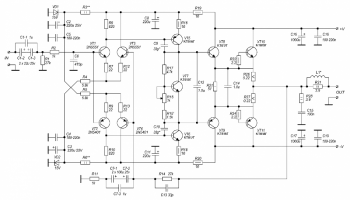

Решил я собрать Lanzar, но так как выходная мощность в 250 Ватт на канал мне ни к чему, на просторах интернета я нашел электрическую схему облегчённого варианта Ланзара (Lanzar Lite) с выходной мощностью 50 ватт на канал, на нагрузку 4 Ом. И нашел я её в двух вариантах: На импортных составляющих с мощностью до 150 ватт и на отечественных, в моём случае 50 ватт на канал.
По характеристикам ничего кроме выходной мощности не изменилось:
- Максимальное напряжение ± В 40
- Максимальная выходная мощность, Вт 60
- Коэф усиления, дБ 24
- Не линейные искажения при 2/3 от максимальной мощности, % 0,04%
- Скорость нарастания выходного сигнала, не менее В/мкС 50
- Входное сопротивление, кОм 22
- Отношение сигнал/шум, не менее, дБ 90
- Lanzar Lait.lay6(259 Кб)

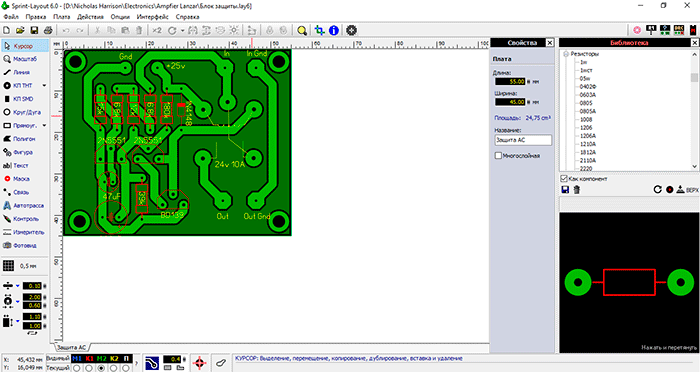

- Блок защиты.lay6(34 Кб)
- Sprint-Layout
- УНЧ
