Ниже представлена схема сенсора движения с использованием Arduino. В качестве сенсора, мы будем применять PIR-сенсор (Passive Infrared sensor), т.е. пассивный ИК сенсор. PIR-сенсоры основаны на методике измерения инфракрасного излучения от обьектов.

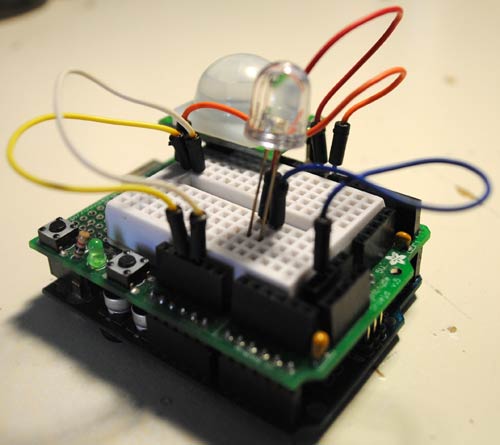

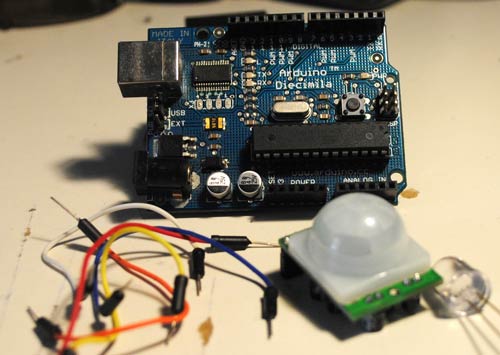

Итак, для создания ИК сенсора движения нам понадобятся следующие компоненты:микроконтроллер Arduinoмакетная плата1 светодиодPIR сенсор фирмы Parallaxпровода

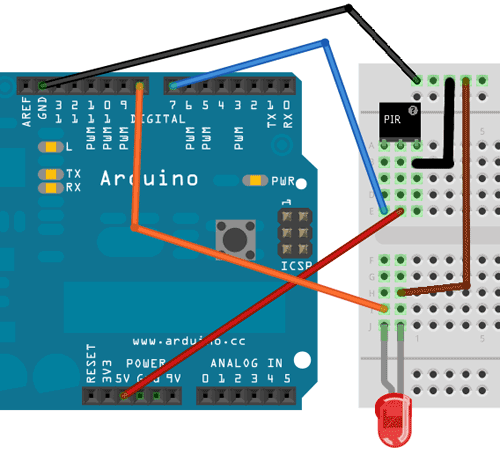

Схема подключения сенсора движения (PIR) к контроллеру Arduino простейшая:
PIR-сенсор имеет 3 вывода: плюс, минус и выход. К 7-му выводу Arduino присоединяем выход PIR-сенсора. кроме того, присоединим светоизлучающий диод к выводу 8 Arduino и GND.
оригинальный код прошивки взят с официального сайта arduino.cc:
В скетче Arduino видно, что сенсор проводит самодиагностику, а затем переходит в режим отслеживания движений. Когда движение обнаружено, то загорается светоизлучающий диод. По Serial Monitor вы можете отслеживать сколько по времени длилось движение.
этот проект допустимо применять как основу для обнаружения движения в охранных сигнализациях, для включения освещения, в робототехнике и т.п.
Оригинал статьи на английском языке (перевод Колтыков А.В. для сайта cxem.net)
Оригинал статьи
