Устройство инфракрасного управления освещением позволяет дистанционно управлять освещением в вашей комнате или любом другом помещении. Управление происходит при помощи обычного пульта дистанционного управления от телевизора.
Любую кнопку допустимо настроить на управление тем или иным потребителем, все ограничено только вашей фантазией. этот гаджет выполнен на микроконтроллере ATmega8.

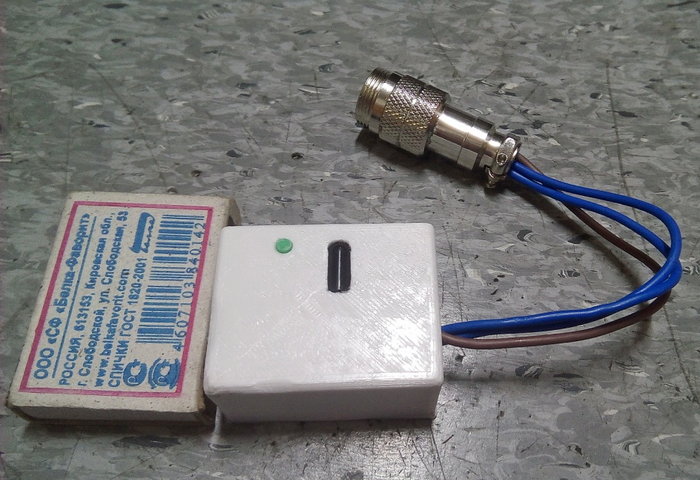

Внешний вид устройства инфракрасного управления
Устройство собрано на контроллере Atmega8 и содержит минимальное количество деталей.

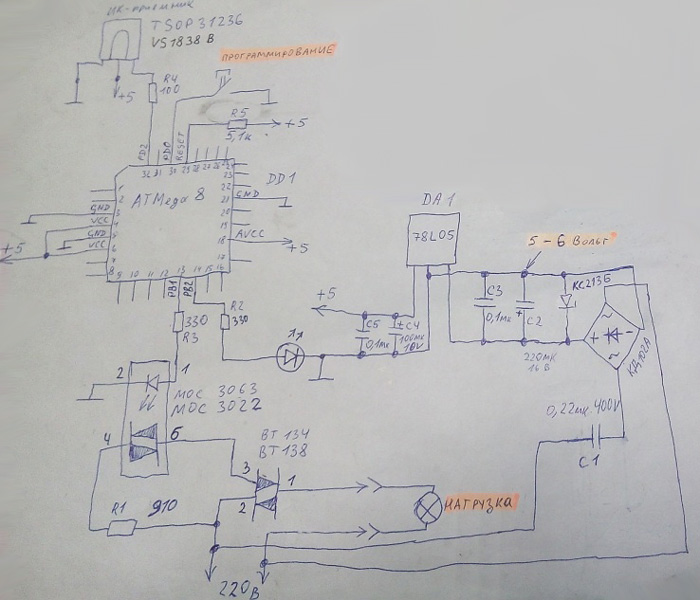

Схема ИК управления освещением
Из схемы видно что в ней нет трансформаторов, управление высоковольтной нагрузкой осуществляется при помощи семисторов.
Настройка устройства ИК управления
- подаем напряжение питания на устройство и далее жмем кнопку «разработка прошивки»
- после чего у нас загорается светоизлучающий диод (нагрузка отключается)
- нажимаем кнопку на ПДУ
- светоизлучающий диод тухнет (нагрузка подключается)
- все готово и настроено к работе
- если по какой либо причине настройка не удалась, то вырубаем электропитание и начинаем с пункта 1.

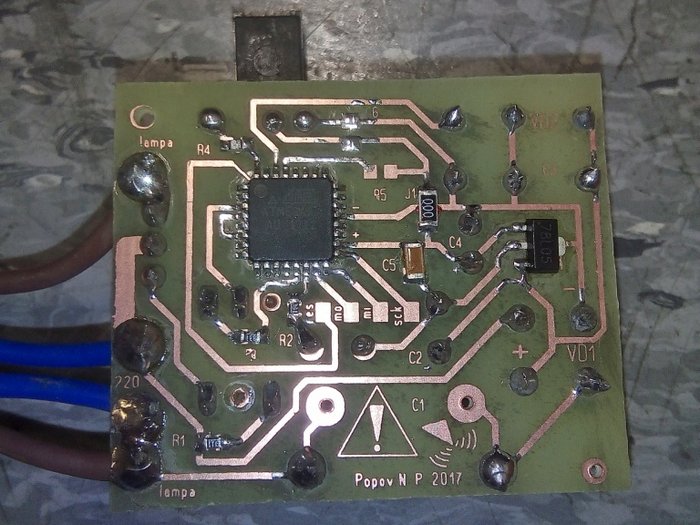

А вот так выглядит устройство с обратной стороны
МК ATmega8 выполнен в корпусе TQFP-32,допустимо выполнить и в корпусе DIP. Важно брать конденсатор C1 номиналом 0.22 мкФ и напряжением 400 В. В противном случае если емкость больше то растет нагрузка на стабилитрон, и он может офигеть от перенапряжения, а если меньше то не хватит напряжения питания. При данной схеме выходит порядка 5.3 В.
При программировании FUSE-биты настраиваются так чтобы наш камень тактировался от RC-цепочки с частотой 8 МГц.
После сбора готовое устройство не больше спичечного коробка, и его спокойно допустимо спрятать за люстрой.
Скачать файлы проекта: программа контроллера и модель для печати на 3d-принтере.
