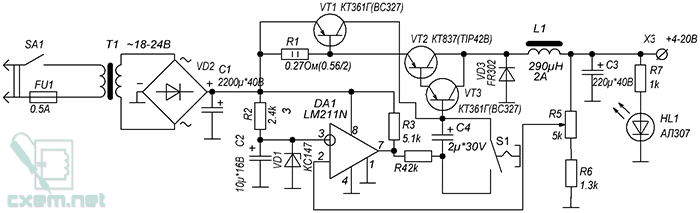

Предлагаемая схема блока питания имеет регулируемый ключевой регулятор напряжения напряжения, что выгодно отличает ее от подобных схем с непрерывными стабилизаторами. Достоинствами схемы являются высокий КПД, отсутствие необходимости применять громоздкий радиатор силового транзистора. При этом, сложность схемы находится примерно на уровне непрерывного регулятора напряжения.
Единственной сложностью при сборке для многих начинающих радиолюбителей станет изготовление дросселя L1. Для него применяется броневой ферритовый сердечник TP4A-RM12, с немагнитным зазором 0,5 мм, выполненным путем подкладывания между половинами сердечника картоннойпрокладки.
Катушка имеет 30 витков эмалированного провода диаметром 0,5 мм. допустимо применять фабричный дроссель с индуктивностью 200-300 мкГн и допустимым током до 2-х ампер. Сетевой преобразователь напряжения — стандартный, фабричный, мощностью от 25 Вт и выходным напряжением 18-24В.
На транзисторе VT1 выполнена схема ограничения выходного тока. При указанном номинале сопротивления R1 ограничение — 2А. Кнопка S1 служит для запуска регулятора напряжения после срыва колебаний автогенератора в случае короткого замыкания на выходе.
В схеме использована распространенная микросхема компаратора LM211. Подойдут так же компараторы LM111, LM311. В качестве сопротивления R1 допустимо применять два параллельно соединенных сопротивления по 0,56 Ом, если не удастся найти довольно редкий (в наших краях) номинал 0,27 Ом.

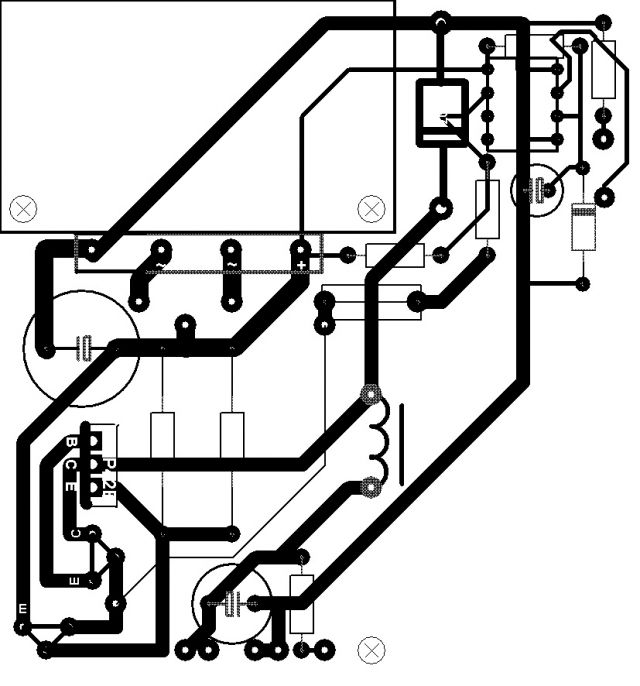

Разводка печатной платы выполнена в программе Sprint-Layout. Плата имеет размеры 70*75 мм. Диодный мост и силовой транзистор оснащены минимальными радиаторами.
Правильно собранная схема в наладке не нуждается.

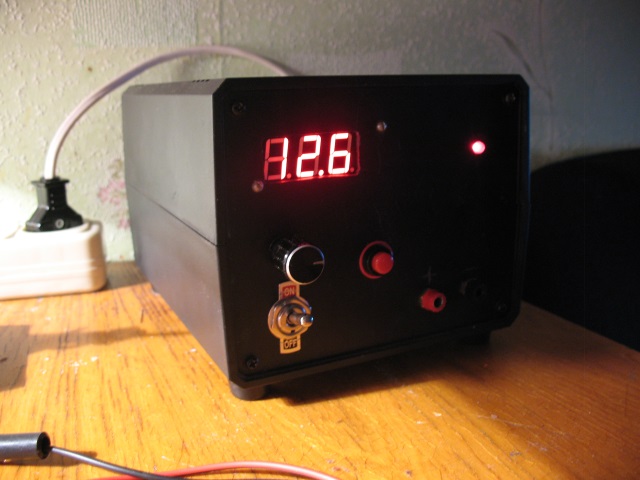

Остается поместить ее в подходящий корпус. По желанию, устройство допустимо дополнить стрелочным или цифровым вольтметром, амперметром. Я применял готовый фабричный модуль цифрового вольтметра.
