Hi-Fi усилительный каскад на основе микросхемы TDA7293

Содержание

• 1 Схема усилителя на микросхеме TDA7293
• 2 Особенности усилителя TDA7293
• 3 Характеристики микросхемы tda7293
• 4 Распиновка микросхемы  TDA7293

Те, кто занимается созданием домашнего аудио или самостоятельно собирают усилители наверняка встречали описание микросхем TDA7293. С помощью этих довольно простых чипов допустимо собрать усилительный каскад весьма высокого класса.

Hi-Fi-усилительный каскад, разработанный на основе микросхемы TDA7293, характеризуется прекрасными параметрами и чистотой звучания. Создать его допустимо самостоятельно – для этого достаточно приобрести печатную плату усилителя, либо сделать ее своими руками. Поскольку конструктивно микросхема TDA7293 является чуть ли не прямым аналогом TDA7294, имея крайне незначительные отличия, все же в статье будет рассмотрена именно плата TDA7293. Дело в том, что по качеству своей работы она на порядок лучше аналогов.

Следует отметить, что это усилительный каскад класса Hi-End, поскольку здесь используются практически такие же, либо очень похожие микросхемы (к примеру, Gain Card). Но практика показывает, что представленное изделие на порядок лучше. Производителю удалось выжать практически все, на что конструктивно способна эта микросхема. А она действительно качественная, потому что плата TDA7293 демонстрирует куда лучшее звучание, чем любой советский усилитель, а также ряд европейских, японских и американских устройств прошлого и нынешнего века.

Один из датских пользователей отметил, что на плате TDA7294 чувствуется более детализированное и открытое воспроизведение музыки. Причем качество звучания во многом напоминает обычную печатную плату 2-х TDA, которые еще не настраивали.

А вот и еще один отзыв уже от американского пользователя. Отмечается, что с подключенными динамиками нет сторонних звуков. Аналогичная ситуация с подключенными сигнальными входами. Гул и петли обратной связи отсутствуют. На тестовой акустике звучание оказалось очень хорошим, особенно на низких частотах.

Усилительный каскад допустимо дополнить клип-детектором. Он сообщает о минимальной перегрузке усилителя, возникновение которой приводит к снижению качества звучания. Плата TDA7293 работает куда лучше, чем TDA7294. Поэтому рассматривается использование именно TDA7293.

Схема усилителя на микросхеме TDA7293

Особенности усилителя TDA7293

Представленный усилительный каскад разработан не по базовой схеме на основе даташита, являющейся наиболее дешевой и конструктивно простой. Перед выпуском готовой продукции было проведено большое количество исследований, некоторые из которых приведены на нашем сайте. В модели TDA7294 микросхема оснащена инвертирующим включением, который используется в течение многих лет. В течение этого периода создано более двух сотен экземпляров усилителя, и каждый из них отличается прекрасным качеством звучания. Кроме того, схему активно копируют на различных веб-сайтах и обсуждают на огромном числе форумов. Но лучше, чтобы преимуществами такого решения поделился именно автор.

В представленной статье собрана основная информация для самостоятельной сборки усилителя и придания ему тех характеристик, которые вы хотите получить на выходе.

Важно! В представленном материале отсутствует информация об использовании «волшебного конденсатора», «правильного провода» и прочих маркетинговых уловок. Причем требуется понимать, что некоторые решения являются бессмысленными, а некоторые – действительно вредными. Вы узнаете, как создать правильный усилительный каскад с технической точки зрения, который сможет полноценно работать. А ведь то, что работает плохо, никогда не будет классно звучать.

Характеристики микросхемы tda7293

Все параметры усилителя мы приводить не будем, остановимся только на основных.

1. Реальный показатель выходной мощности tda7293 колеблется в пределах от 20 до 80 Вт. Тут многое зависит от напряжения питания и значения сопротивления нагрузки.
2. Усиление усилителя составляет 27 дБ (23 раза). Этого значения вполне достаточно, чтобы отказаться от использования предусилителя. Как показывает практика, в большинстве ситуаций отсутствует необходимость дополнительного усиления входного сигнала. При этом подключение обычного плеера или звуковой карты будет достаточным, чтобы на выходе получить мощность не более 70 Вт, когда нагрузка составляет 8 ом, либо свыше 100 Вт при 4-оммной нагрузке. Показатель реальной производительности на практике ниже, потому что значение выходной мощности ограничивается характеристиками блока питания и микросхемой. Поэтому допустимо отказаться без использования предусилителя и установить регулятор громкости.
3. Коэффициент гармоник колеблется в пределах 0,003 до 0,02 процента.
4. При описанном способе подключения диапазон рабочих частот варьируется в пределах от 3 Гц до 450 кГц. Это вполне добротный результат для этой микросхемы. Но на практике столь большого разброса не требуется, поэтому в усилителе происходит искусственное ограничение диапазона. Он варьируется в пределах 20-50000 Гц. Причем за пользователем сохраняется возможность самостоятельной регулировки частотного диапазона. Прежде всего, это положительно сказывается на уровне искажений, а во-вторых, это полезно и для продолжительной работы самих колонок.

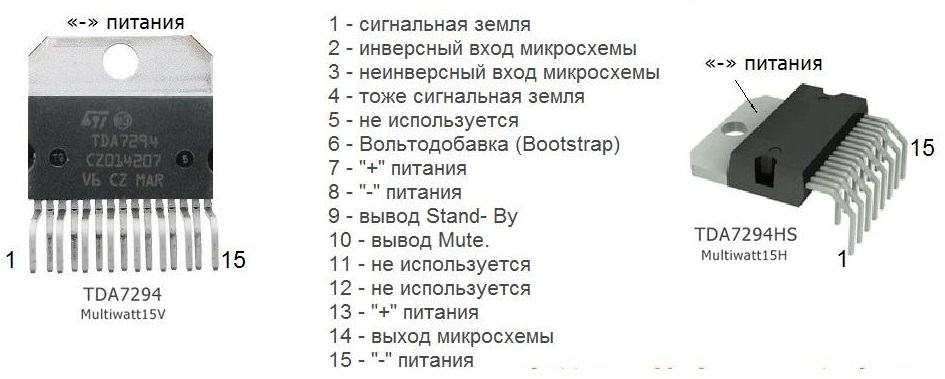

Распиновка микросхемы  TDA7293

Использование SMD-резисторов дало возможность значительно уменьшить габариты печатной платы и укоротить тракт. Разводка двухсторонней печатной платы выполнена в соответствии с требованиями к высококачественным усилителям.

В представленном усилителе практически полностью исключаются динамические искажения при эксплуатации производительного звуковоспроизводящего устройства. Усилительный каскад также отлично справляется с работой «трудных нагрузок». Такое бывает, когда подключаются технически сложные колонки.
