Сейчас появилось очень много радиоэлементов, в том числе и импортных, для разработки и моделирования собственных конструкций. В радиолюбительской литературе, в интернете, допустимо много найти интересных радиолюбительских схем и решений.
Каждый радиолюбитель знает, как необходим в домашней лаборатории регулируемый источник питания. Очень много появилось малогабаритных радиоэлементов и конструкции, стали принимать компактность, освобождая, тем самым, место на рабочем столе.
Очень много радиолюбительских схем источников питания допустимо найти на микросхемах КР142ЕН12, КР142ЕН22А, КР142ЕН24 и т.д. Но беда в том, что нижний предел регулировки этих микросхем составляет 1,2 — 1,3 вольта.
Радиолюбителю приходиться иногда применять напряжение 0,5 — 1 В. В данной, распространенной, схеме блока питания (рис.1) предложено решение, где нижний предел составляет 0В.напряжение на аноде стабилитрон VD3 КС113А должно быть точно (-1,3в).
требуется подстроить сопротивление R8 и добиться нижнего предела 0.00в. сопротивление защиты по току R3, допустимо расчитать по формуле R(защ)=0,7/I(защ). I(защ) — максимальный ток, при котором будет срабатывать защита.
Т.к. номинала 210 ом нет, сопротивление составляется из нескольких. ёмкость С2 допустимо варьировать от 10 до 50 мкф. ёмкость С3 допустимо применить на 200 мкФ, но танталовый.сопротивление R5 допустимо применить от 10 до 36 ом.

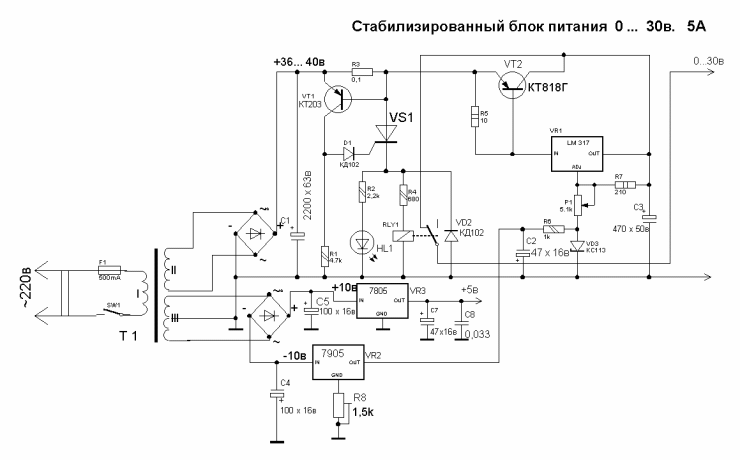

Рис.1 Принципиальная схема блока питания
Цены на микросхемы LM317 и КР142ЕН12 невелики. эта схема подвластна любому радиолюбителю и имеет защиту по току и от короткого замыкания.
Характеристики данного варианта:исходящее напряжение регулируется в пределах 0…30,5 В. Максимальный ток потребителя 5 А.
Микросхема LM317, без какой-либо доработки, заменяется на отечественную КР142ЕН12. Система защиты взята из журнала Радио. сопротивление R3 допустимо рассчитать на любой ток защиты. Выше 5А ток поднимать не рекомендуется, хотя и допустимо.
Нижний предел регулировки напряжения устанавливается резистором R8. этот сопротивление должен быть многооборотным, типа СП5. Верхний предел подбирается резистором R7. Плюсовой шиной 5в. допустимо питать цифровую шкалу блока питания.
Печатная плата не разрабатывалась, применялся навесной монтаж. При применении микросхемы КР142ЕН22А транзистор VT2 допустимо не применять. Успехов ВАМ на ниве радиолюбительства.
