Как известно, каждому радиолюбителю приходится сталкиваться с самыми различными напряжениями питания: 1.5, 3, 6, 12В. Но при этом покупать кучу батареек не всегда удобно и выгодно, да и срок службы их ограничен.

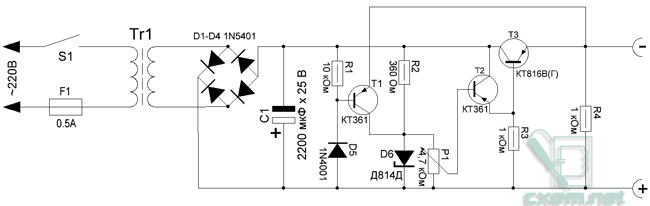

Поэтому я предлагаю вам электрическую схему БП дающего постоянное напряжение от 1 до 12 В. А величина тока, потребляемого различными устройствами от этого БП может достигать 0,2-0,3 А. Главным преимуществом этого блока является то, что он не боится КЗ (коротких замыканий), что немаловажно для радиолюбителей, начинающих свою практику.
Сетевое напряжение подается на вилку «~220В»
В первичной обмотке преобразователя напряжения находится предохранитель F1 и выключатель питания S1.
Мост, собранный на диодах D1-D4 выпрямляет переменное напряжение, поступающее со вторичной обмотки преобразователя напряжения.
ёмкость С1, емкостью 2200мкФ, сглаживает пульсации, поступающие с диодного моста.
Следующим блоком нашего устройства является параметрический регулятор напряжения, собранный на резисторах R2 — R5, Р1, транзисторах Т2, Т3 и стабилитроне D6. напряжение на выходе БП устанавливается переменным резистором Р1.
В качестве преобразователя напряжения Т r1 допустимо применить преобразователь напряжения из старого телевизора, например
ТВК-110ЛМ-К или любой другой с напряжением 13 — 17 В(на вторичной обмотке), при токе потребления до 0,3А. Диоды могут быть любые из серии 1N540 (например, 1N5401, 1N5403, 1N5407 и т.д.). Вместо стабилитрона Д814Д лучше применить какой- нибудь импортный аналог…
Транзистор Т3 следует установить на радиатор — пластину алюминия или другого металла размером 70 X 40 мм и толщиной 1,5 — 2 мм, ну я думаю с этим проблем не будет, радиатор допустимо достать практически из любой технике. Детали я советую монтировать на куске текстолита, гетинакса (допустимо даже на фанере). Если вы умеете разводить печатные платы, монтируйте на печатке.
печатную плату закрепите в подходящем корпусе, на верхнюю стенку корпуса выведите тумблер, переменный сопротивление, гнезда-зажимы выведите на лицевую стенку.
Когда вы наконец-то закончите сборку этого устройства, возьмите мультиметр, включите БП в сеть и проверьте напряжение на стабилитроне D6, оно должно 15 — 19 В
Теперь проверьте работу блока под нагрузкой. Подключите к гнездам-зажимам лампочку на 13 В и крутите переменный сопротивление. В крайнем положении сопротивления лампочка должна тускло светиться, в другом вообще не гореть!
Последнее что вам требуется изготовить, так это отградуировать шкалу. Вооружитесь мультиметром, подключите его к БП, устанавливайте движок переменного сопротивления в разные положения и отмечайте на шкале значение напряжения для каждого из них. Градуировать шкалу допустимо через 0.5В или проставить наиболее употребительные напряжения.
Дополнительно, я еще сделал себе светодиодную индикацию включенного питания, вот принципиальная схема:
Думаю понятно, что я просто добавил к схеме БП сопротивление, мост и светодиод.сопротивление расчитывается так: R=(напряжение на вторичке транса-3В)/0.02А
